kembali lagi dengan saya, pada pertemuan kali ini saya akan berbagi ilmu tentang bagaimana cara pembuatan kabel utp cross dan straight adalah sebagai berikut :
silahkan ikuti langkah langkah berikut buat sobat yang ingin mengkrimping kabel.
Kegunaan Kabel Straight dan Cross
Kabel lan UTP Straight dapat digunakan / berfungsi untuk cara :
1. Menghubungkan komputer dengan switch
2. Menghubungkan komputer dengan modem DSL
3. Menghubungkan router dengan modem DSL
4. Menghubungkan switch dengan router
5. Menghubungkan hub dengan router
Kabel lan Cross Over dapat digunakan / berfungsi untuk cara :
1. Menghubungkan komputer dengan komputer
2. Menghubungkan switch dengan switch
3. Menghubungkan hub dengan hub
4. Menghubungkan switch dengan hub
5. Menghubungkan komputer dengan router
Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross over) sebenarnya hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6 sedangkan yang lainnya tidak perlu.
Cara Membuat Kabel Straight dan Cross

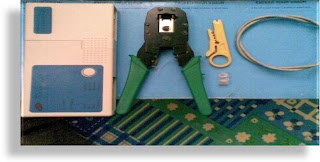

1. Tang Krimping
2. Alat Pengupas Kabel
3. Konektor RJ45
4. Kabel UTP
5. Kabel Tester
Kupas bagian luar kabel dengan alat pengupas kabel sekitar 3 cm atau lebih , mengupas kabel juga bisa memakai tang krimping pada bagian dua buah silet yang saling berhadapan. Dan pastikan kabel dalamnya tidak terpotong karena bisa menyebabkan tidak konek/terhubung nanti.
Potong ujung-ujung kabel yang tidak rata menggunakan tang krimping pada bagian yang memiliki 1 buah pisau dan sebuah bagian datar, usahakan kabel-kabel tersebut panjangnya setelah dipotong tidak lebih dari 1 cm.
Masukkan kabel ke konektor RJ45 dengan kabel warna putih orange atau putih hijau di ujung kiri konektor jika seperti pada gambar di atas dan sebaliknya. Usahakan ujung-ujung kabel terlihat di bagian depan konektor. Dan pastikan juga pembungkus kabel luar masuk sebagian ke dalam konektor RJ45nya supaya tidak bergeser.
Setelah yakin posisi kabel tidak berubah dan kabel sudah masuk dengan baik ke konektor RJ45 selanjutnya mengkrimping kabel dengan menggunakan tang krimping seperti pada gambar diatas, usahakan tekan sekuat tenaga supaya pin konektor dapat menembus pelindung kabelnya.
Lakukan langkah-langkah di atas untuk ujung kabel yang satunya lagi yaitu kalau Straight ujungnya sama keduanya, sedangkan yang cross ujungnya berbeda. Kabel Straight biasanya fungsinya untuk menghubungkan komputer ke switch/hub atau sebaliknya, sedangkan kabel Cross fungsinya untuk menghubungkan komputer dengan komputer, maupun switch dengan switch itulah yang menyebabkan urutan kabelnya berbeda karena fungsinya juga berbeda.
Tes kabel dengan menggunakan Kabel Tester lihat jika lampu yang ada pada tester induk dan anak menyala sesuai dengan urutan kabel straight maupun kabel cross berarti mengkrimping kabel tadi berhasil. Dan jika lampu menyala tidak pada aturannya dan jika ada lampu yang mati berarti mengkrimping kabel tersebut telah gagal dan harus diulang kembali mulai awal.
nah sobat semoga bisa bermanfaat buat anda selamat mencoba...
